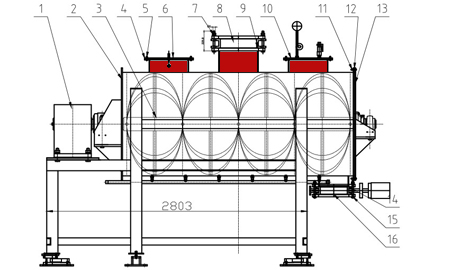

1.传动装置 2.壳体焊接 3.转子 4.密封垫 5.螺栓 6.盖板 7.螺栓 8.气动蝶阀 9.密封垫 10.盖板 11.螺栓 12.密封垫 13.右墙板焊接 14.密封垫 15.螺栓 16.气动蝶阀 17.蒸汽管路 18.传感器部分

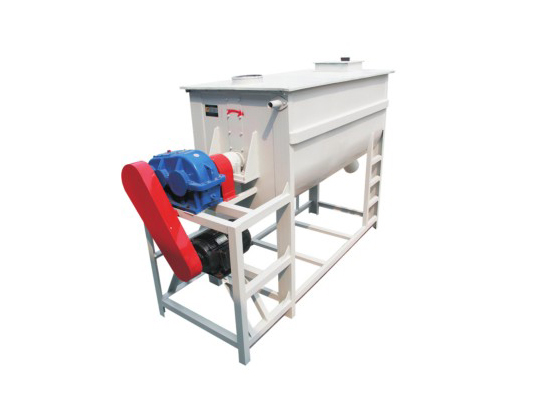

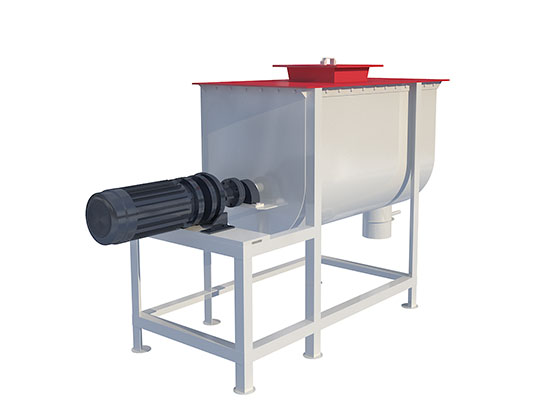

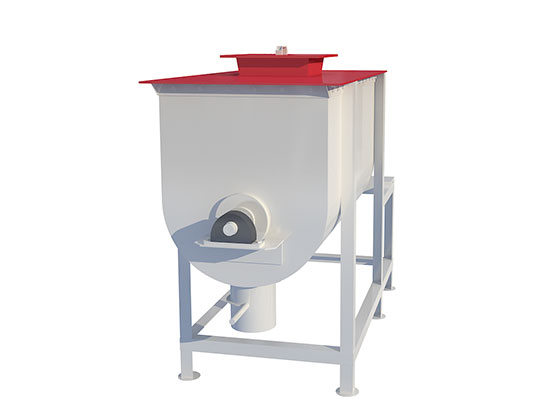

卧式螺带混合机的工作过程是:各种组成的物料按配方比例经过计量后进入混合机物料在带状螺旋叶片的推动下进行混合.外螺带将物料从一端向另一端推动,内螺带则使物料向相反的方向运动,里层物料被推到一侧后由里向外翻滚,外层物料被推到另一侧后由外向里翻滚。物料在对流过程中相互渗透、变位而进行混合,在两侧翻滚过程中再进行混合,这样反复进行多次,然后通过出料控制机构混合均匀的物料从卸料门卸出。


卧式螺带混合机，一般都设计成内外两层螺带,内外两层螺带分别为左右螺旋。当一条螺带把物料由混合机的一端送向另-端时，另一条螺带则把物料作反向输送，在混合机设计中，内层螺带又宽于外层，因此在机内产生强烈的对流和剪切混合作用。大型混合机在其主轴上设有一条满面式绞龙，以取得良好的效果。外圈螺旋与机壳之间的间隙大小是影响混合机混合效果及卸料残留量的重要因素。



批量混合机的进料、混合和卸料是相间进行，所以操作频繁，并需与配料工序相互配合，大多采用程序控制和连锁机构，以避免由人工频繁操作而带来的错投、漏投或误投。

在混合机的下面设置有大于混合机容量的缓冲仓，保证在短时间内将物料排空。混合机是空载启动连续运行的，当配合好的物料进入混合机之后，各组分物料就同时受到混合机螺带的作用，使处于混合机不同部位的物料不断翻动、对流、扩散或掺合而达到均匀的分布，用这类混合机混合配合饲料时，达到混合均匀所需的时间通常在2~6min之内。

用于搅拌混合的双螺旋带向相反方向推送物料的能力应是基本一致的。 由于内螺旋带的螺距应小于外螺旋带,为达到推送物料的能力一致,内螺旋带的螺距应小于外螺旋带，而宽度应大于外螺旋带,否则会使物料向一个方向集中。因此,在选择卧式混合机时要注意这一点。
